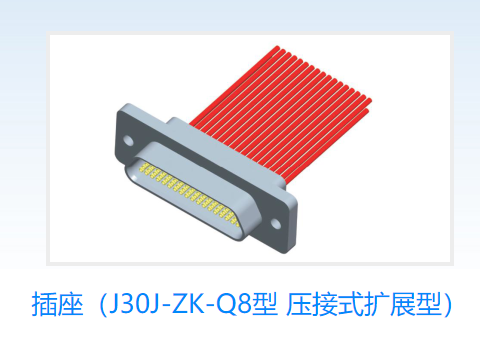

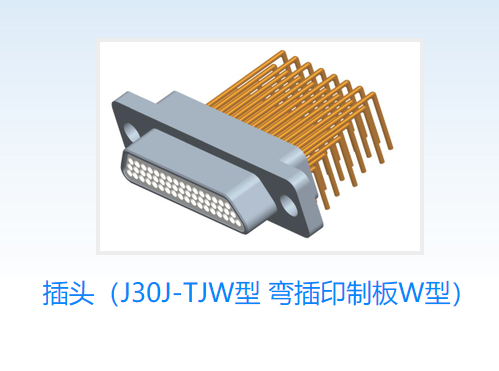

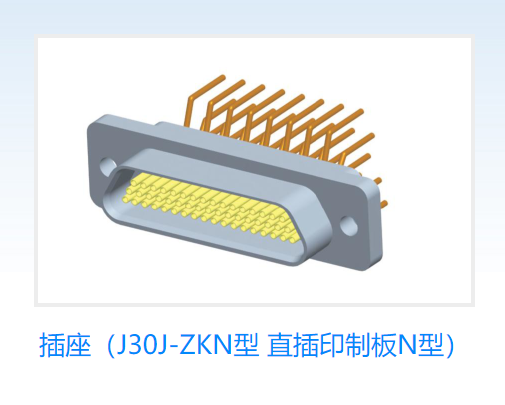

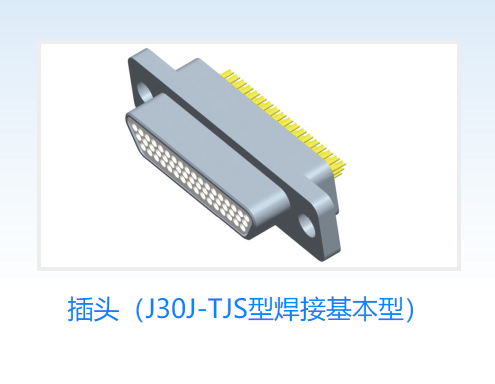

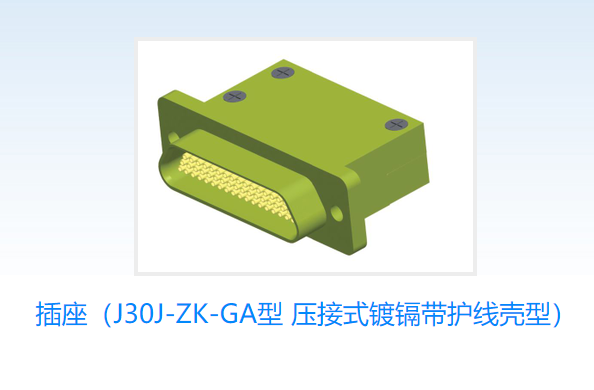

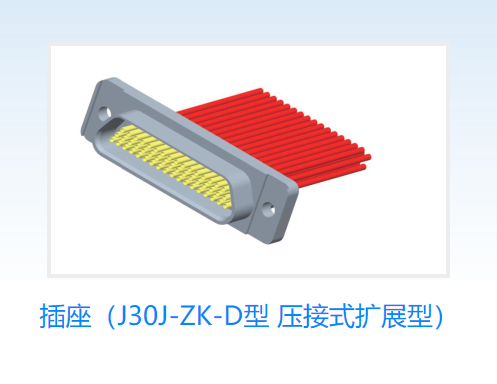

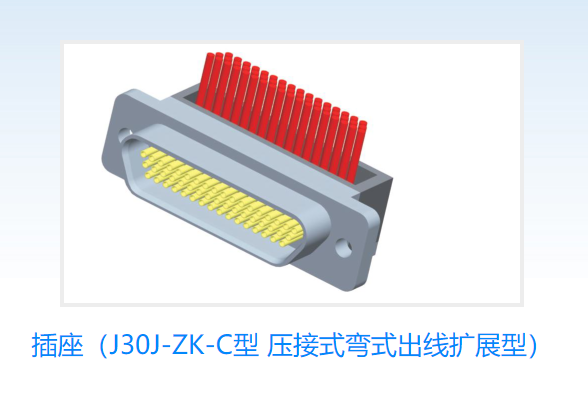

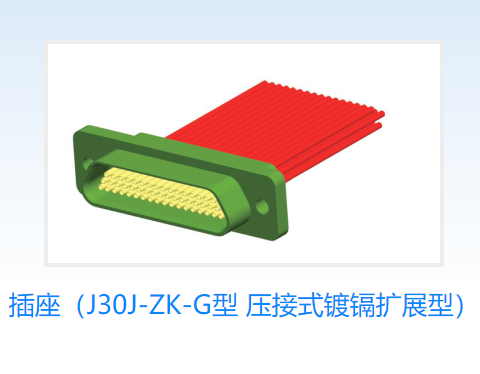

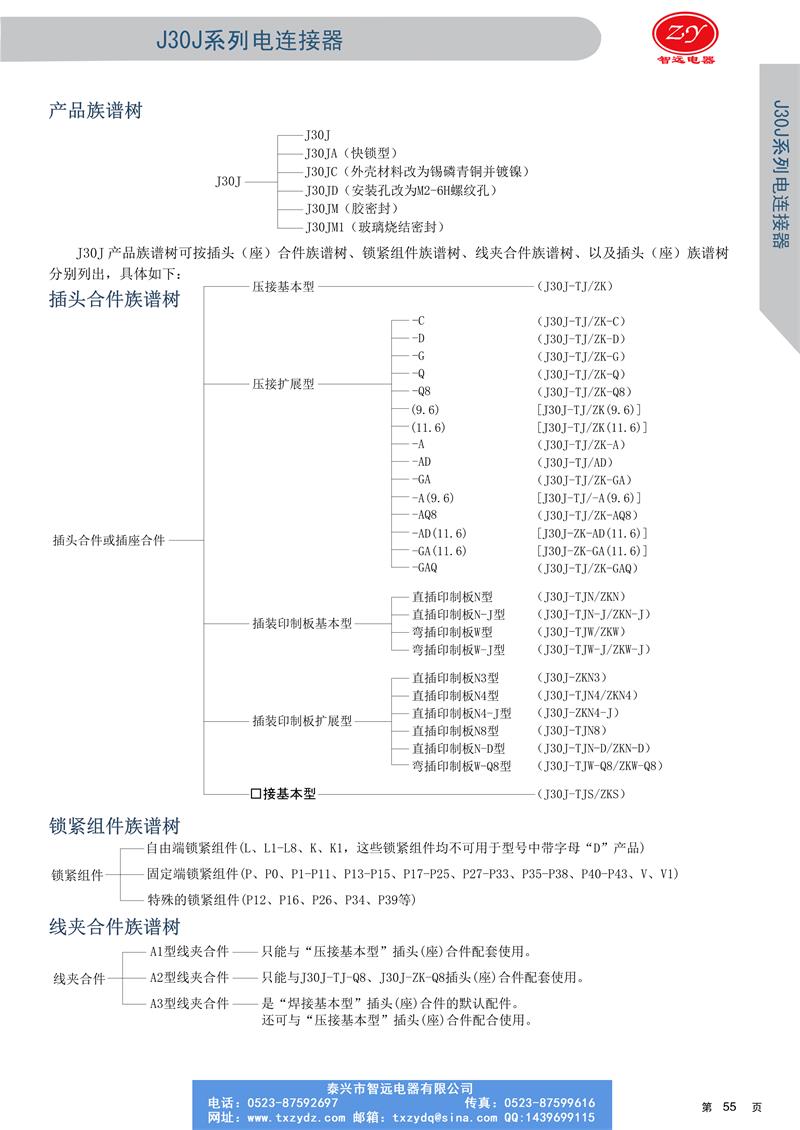

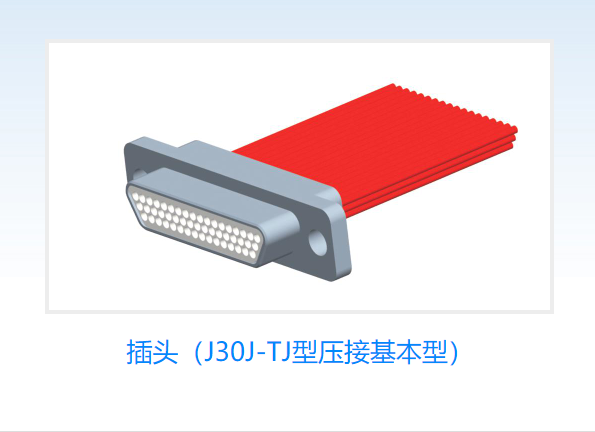

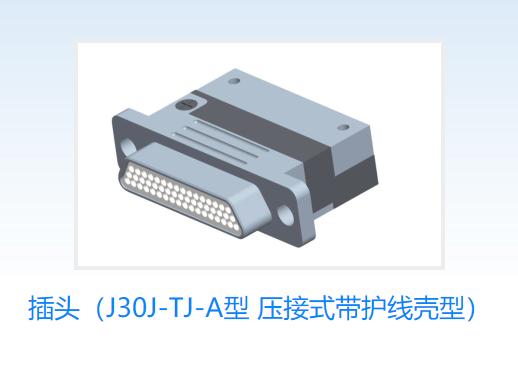

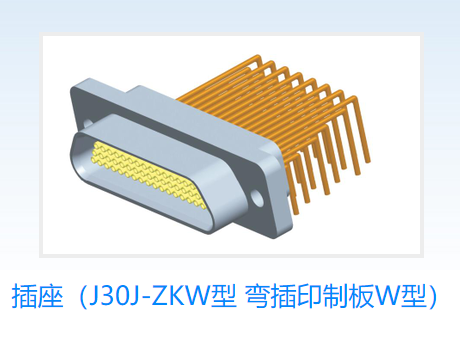

怎樣快速選用J30J微矩形電連接器？ 怎樣快速選用J30J微矩形電連接器？沒有用過或者用得少的客戶想快速選好不是一件容易的事情，該產品有點復雜。為了幫助大家 小編簡單介紹介紹。建議從以下幾個方面考慮：1.外形大小變化。2.端接形式。3.顏色的變化。4.材料的變化。首先先了解產品本身， 高密度，高可靠，小型號產品，采用絞線彈性插針（麻花針），導線截面積適宜0.1mm2~0.15mm2,最小0.07mm2線。符合GJB2446 要求，等效于美軍標MIL-DT-83513.規格有9芯-15芯-21芯-25芯-31芯-37芯-51芯-66芯-74芯-100芯微矩形電連接器。第一步要考慮產品 使用環境，考慮選什么材料，有鋁合金，銅，不銹鋼材料。一般是鋁合金鍍鎳，輕巧而光亮.J30J-TJ/ZK固定式配套使用，是常用基本型。 材料沒有問題，考慮端接形式，是用壓接式還是焊接式根據自己的愛好，焊接有點麻煩，焊接技術要熟能生巧。壓接方便快捷，要有壓 接工具。壓接式無需字母表示，焊接用S表示，在這當中考慮印制板焊接，有兩種，直式焊接用N表示，W表示90°彎針焊接。其次考慮 線纜與線纜之間的連接，線焊接或壓接后，規定好線的長短，測試，打標完成一整套流水線。為了防止焊線被松動，可以考慮帶夾線尾部， 有直式和彎式，用A表示，屬于快鎖型，分A1,A2,A3線夾。甩線的方向增加彎式線夾，配有金屬防波套，同側有一個出線口，夾板與殼體 之間用螺釘固定。用字母C和C1表示。插座和插頭對插后，預防松動，接觸不良，兩邊還要螺絲連接，插座用P表示，插頭用L表示，型號 多樣，尺寸大小也不一樣，（P1,P2,P25...和L1,L7,L14...）客戶在選用時候這方面無需考慮，只要把尺寸說清楚，廠家會配套好。插座的 大小不是固定不變的，除基本型，夸展型J表示，還有特殊型插座9.6，插頭11.6，用Q字母表示。在殼體與殼體對插后，防止螺釘轉動， 在外殼法蘭盤安裝孔處開槽，用字母D表示。最后就是特殊插座要求密封，采用玻璃燒結工藝，密封性能好，訂貨時用M表示。成本高， 價格不低。最近為適應市場開發了一些大電流混裝電連接器，導線線芯截面積2.0mm2~3.0mm2線大電流，開發的產品有2芯~9芯，每芯 大20A,大電流插孔S,大電流插針P表示。為表達更清楚，客戶可以通過下面表格和圖片對照理解：
作者：admin 來源: 泰興市智遠電器有限公司 日期：2020-3-26 17:19:13 人氣： |
